多功能水泵控制閥

: 更新時間2023-02-03 19:57:57; 產品名稱; 型??????? 號LHS941X; 公稱通徑DN100~DN2000; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

調流調壓閥產品概述

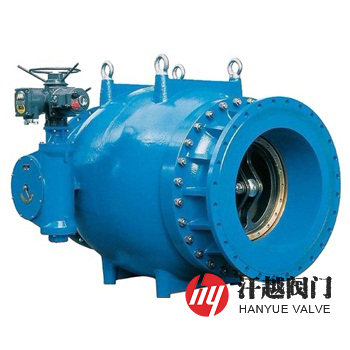

LHS941X活塞式調流調壓閥是一種由閥體、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成的電動調流調壓閥，其主要采用曲柄滑塊帶動活塞運動，在閥體內部形成軸向對稱的環形流道，并有效地控制流通面積，形成從入口到出口截面為遞減的流道，從而使流體的流速漸升，并通過圓周方向上的多孔，向管路中心方向形成射流對撞，從而達到消能減壓、調節流量的目的。調流調壓閥在小流量工況時，閥門對流體具有良好的消能效果，能有效防止氣蝕；在大流量工況時，閥門可消減流體部分能量，并對流體的部分能量有所保留，保證閥門具有足夠的過流能力。

LHS941X活塞式調流調壓閥可實現流量的精確控制，保持恒定流量，也可實現大壓差范圍內的調節，保持閥后壓力穩定。本產品可選擇手動和電動兩種控制方式，電動調流調壓閥還可以實現遠程控制，操作人員無需到達現場，即可根據需要進行高精度調節。該閥多用于大型給水工程中，是引水工程經常需要的水力控制閥，其被廣泛應用于流量控制領域，如污水處理廠、自來水廠入水口、排水系統流量調度和控制、市政排水管管理等工程項目中。

調流調壓閥部件材料

序號	部件名稱	材料名稱
1	閥體	QT450	WCB	CF8	CF8M	CF3M
2	閥蓋	QT450	WCB	CF8	CF8M	CF3M
3	閥座	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
4	閥軸	2Cr13	2Cr13	304	316	316L
5	活塞	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
6	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
7	導軌	ZCuAl10Fe3	ZCuAl10Fe3	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
8	軸套	ZCuAl10Fe3	ZCuAl10Fe3	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
9	扇葉卷	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
10	鼠籠	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2	022Cr17Ni12Mo2
11	連桿	2Cr13	2Cr13	304	316	316L
12	曲柄	QT450	WCB	CF8	CF8M	CF3M

調流調壓閥性能參數

公稱壓力PN(MPa)	0.6	1.0	1.6	2.5	4.0
殼體強度試驗壓力(MPa)	0.9	1.5	2.4	3.75	6.0
高壓水密封試驗壓力(MPa)	0.66	1.1	1.76	2.75	4.4
低壓水密封試驗壓力(MPa)	0.05	0.05	0.05	0.05	0.05
試驗標準	GB/T 13927-2008、API 598-2016
連接法蘭	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
適用介質	清水及物理化學性質類似于水的其他液體
工作溫度	0℃ ~ 80℃

調流調壓閥外型尺寸

公稱壓力 PN	公稱通徑 DN	尺寸mm
公稱壓力 PN	公稱通徑 DN	L	L1	L2	H	H1	A	B
10 ~ 25	100	325	260	130	280	140	250	260
	125	325	270	140	290	150	300	320
	150	350	280	150	300	160	320	340
	200	400	320	160	350	180	370	390
	250	500	400	190	410	210	450	480
	300	600	480	230	500	230	530	550
	350	700	520	250	560	250	550	580
	400	800	615	308	980	335	345	390
	450	900	649	347	1100	400	410	440
	500	1000	692	383	1180	450	460	500
	600	1200	747	458	1250	500	510	600
	700	1400	820	528	1390	600	580	700
	800	1600	880	599	1530	700	680	800
	900	1800	930	674	1650	800	790	900
	1000	2000	1000	744	1800	900	860	1000
	1200	2400	1200	852	2010	1000	950	1130
	1400	2800	1250	1031	2230	1250	1250	1380
	1600	3200	1490	1183	2480	1450	1500	1600
	1800	3600	2080	1360	2963	1560	1750	1750
	2000	4000	1910	1476	2930	1850	2000	1950
表中未列出規格及參數，請咨詢汗越閥門技術部！

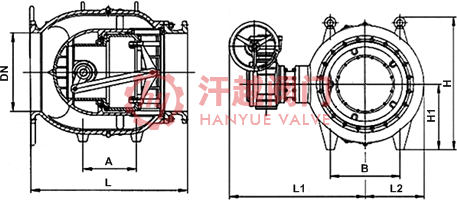

調流調壓閥結構圖

活塞式調流調壓閥

如果你需訂購我廠活塞式調流調壓閥產品，咨詢時煩請說明進出口壓力、調壓范圍、公稱通徑、閥體材料、內件材質等以便選型，本產品有HS41X扇葉式和HL41X鼠籠式兩種，鼠籠式適用于大壓差工況，具體詳情請聯系我司銷售技術人員。
